電氣線路圖：
電機線路圖
測速發電機線路圖

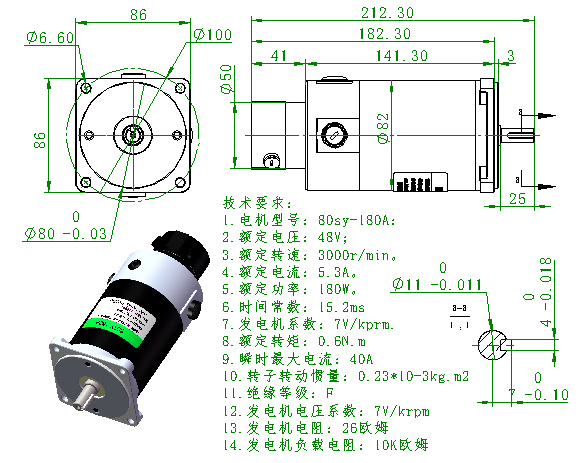

電機外形安裝尺寸圖：
參數表：
|
產品型號 |
額定功率 |
額定電壓 |
額定電流 |
額定轉矩 |
額定轉速 |
時間常數 |
測速發電機系數 |
線性度 |
|
|
W |
V |
A |
N.m |
rpm/min |
ms |
v/krpm |
% |
|
80SY-180A |
180 |
48 |
5.2 |
0.6 |
3000 |
15.2 |
7 |
1.0 |
|
80SY-180C |
180 |
48 |
5.2 |
0.6 |
2100 |
15.2 |
12 |
1.0 |
|
80SY-180D |
180 |
48 |
5.2 |
0.6 |
2100 |
15.2 |
7 |
1.0 |
使用環境：
環境溫度：-25°c～40°c
相對濕度：95% (25°c)
型號說明：
概述：
80SY系列永磁直流伺服電動機采用鐵氧體或釹鐵硼激磁封閉自冷式結構，安裝型式采用端蓋法蘭安裝，結構緊湊，外觀大方，帶編碼器或者測速發電機等反饋裝置，廣泛應用于自動控制系統中用作執行元件或驅動元件。
性能特點：
直流伺服電機具有響應快、低速平穩性好、調速范圍寬等特點，因而常常用于實現精密調速和位置控制的隨動系統中，直流伺服電機的誕生，更好的在工業、國防和民用等領域內得到廣泛應用。主要應用于各類數字控制系統中的執行機構驅動和需要精確控制恒定轉速或需要精確控制轉速變化曲線的動力驅動。在工業應用中它有以下三個特性:
1、機械特性 在輸入的電樞電壓Ua保持不變時，電機的轉速n隨電磁轉矩M變化成線性變化，直線度高。
2、調節特性 直流電機在一定的電磁轉矩M（或負載轉矩）下電機的穩態轉速n隨電樞的控制電壓Ua變化成線性變化，易于調節。
3、動態特性 從原來的穩定狀態到新的穩定狀態，過度平穩，無明顯振動，噪聲等。
